راهنمای جامع مخازن تحت فشار: هر آنچه که باید بدانید
مخازن تحت فشار در زمینه مهندسی و کاربردهای صنعتی بسیار مهم هستند. این مخازن محکم، گازها یا مایعات را در شرایطی بسیار شدیدتر از محیط اطراف خود، جابجا می‌کنند.
در جاوید اصفهان آرگون میتوانید انواع تجهیزات سرو غذا ، خط تولید فرنچ فرایز ، خط تولید نبات ، ماشین آلات آشپزخانه صنعتی و تجهیزات پخت آش و حلیم را با بالاترین کیفیت و بهترین قیمت خریداری نمایید.
آنها در مکان‌هایی مانند پالایشگاه‌های نفت، نیروگاه‌های شیمیایی و برق و حتی فضاپیماها ضروری هستند.
اگر در مورد این اجزای ضروری – نحوه عملکرد آنها، طراحی آنها، ملاحظات ایمنی و قوانین حاکم بر آنها – کنجکاو هستید، به جای درستی آمده‌اید.
ادامه مطلب را بخوانید و کشف کنید چه چیزی مخازن تحت فشار را به شگفتی‌های فناوری تبدیل می‌کند!

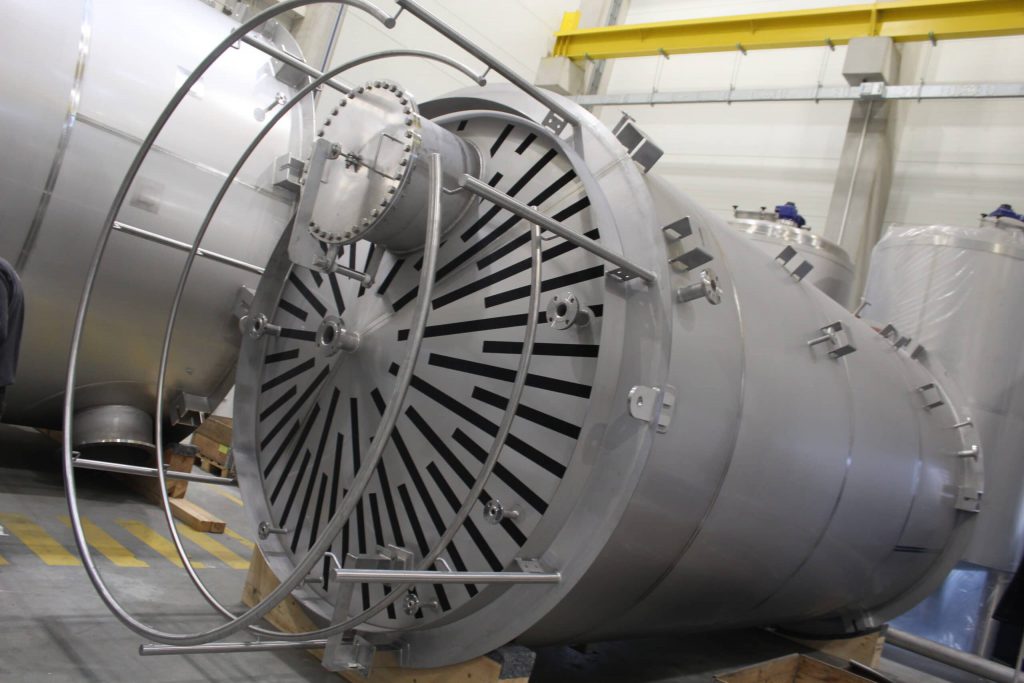

کاربرد مخازن تحت فشار
مخازن تحت فشار چیستند؟
مخازن تحت فشار، که برای نگهداری مایعات یا گازها در شرایط سخت ساخته می‌شوند، نقش مهمی در کاربردهای مختلف دارند. شما در همه جا، از مخازن کوچک و قابل حمل گرفته تا سازه‌های عظیم و مرتفع چند طبقه، به طور اتفاقی با این مخازن برخورد می‌کنید.
راز عملکرد آنها در طراحی‌شان نهفته است که قادر به تحمل فشار بسیار زیاد هستند. این مخازن اشکال متنوعی دارند، معمولاً کروی یا استوانه‌ای، و از مواد سختی مانند فولاد، آلومینیوم و کامپوزیت ساخته می‌شوند.
انتخاب جنس و طراحی به شدت به نوع سیال یا گازی که در آن قرار می‌گیرند و محدودیت‌های محیطی که باید در برابر آنها مقاومت کنند، بستگی دارد.
هر مخزن تحت فشار، آزمایش‌ها و گواهینامه‌های دقیقی را پشت سر می‌گذارد تا الزامات ایمنی سختگیرانه را برآورده کند.
این فرآیند چیزی بیش از یکپارچگی ساختاری را در بر می‌گیرد – همچنین ظرفیت کانتینر را برای تحمل فشارها و دماهای خاص در محیط عملیاتی خود ارزیابی می‌کند.
آیا مخازن تحت فشار و مخازن ذخیره سازی یکسان هستند؟
در حالی که مردم اغلب اصطلاحات «مخزن تحت فشار» و «مخزن ذخیره‌سازی» را به جای یکدیگر استفاده می‌کنند، تفاوت‌های مشخصی بین این دو وجود دارد.
مخازن تحت فشار برای ذخیره گازها یا مایعات در شرایطی به طور قابل توجهی بالاتر از ۱ اتمسفر طراحی شده‌اند، که در مواردی حداکثر فشار عملیاتی مجاز (MAOP) به ۱۵۰۰۰۰ psi می‌رسد .
این تمایز برای تضمین ایمنی و یکپارچگی ساختاری بسیار مهم است، زیرا الزامات طراحی، ساخت و نگهداری مخازن تحت فشار به دلیل تنش‌های بالاتری که باید تحمل کنند، بسیار سختگیرانه‌تر است.
چه اصول طراحی در طول تولید در نظر گرفته می‌شود؟
ساخت یک کانتینر تحت فشار شامل در نظر گرفتن اصول متعددی برای تضمین عملکرد و ایمنی است:
- فشار طراحی یک نقطه شروع عالی است – این فشار، توانایی ظرف را در مقاومت در برابر تنش‌های داخلی تعیین می‌کند.
- انتخاب مواد نیز بسیار مهم است. باید تعادل کاملی بین استحکام و مقاومت در برابر خوردگی برای کاربرد خاص شما برقرار شود.
- یکپارچگی سازه ، که یک جنبه حیاتی است، به رویه‌های جوشکاری دقیق برنامه‌ریزی شده بستگی دارد تا اطمینان حاصل شود که درزها و اتصالات، نیازهای عملیاتی را برآورده می‌کنند.
- شرایط دمایی که یک کانتینر تحت آن کار می‌کند نیز به همان اندازه مهم است – آنها بر ضخامت دیواره و تقویت آن تأثیر می‌گذارند. ابعاد و جهت گیری، به نوبه خود، بر نحوه ادغام کانتینر در سیستم و پایداری کلی آن تأثیر می‌گذارند.
- شکل سر کانتینرها – نیم‌کره، بیضوی یا فلنج‌دار و بشقابی – مزایای متفاوتی دارد و باید با هدف کانتینر همسو باشد. دهانه‌ها و اتصالات، مانند دریچه‌های آدم‌رو، نازل‌ها و اتصالات ابزار دقیق، برای حفظ یکپارچگی ساختاری نیاز به برنامه‌ریزی دقیق دارند.
چه موادی معمولاً برای مخازن تحت فشار انتخاب می‌شوند؟
انتخاب مواد مناسب برای مخازن تحت فشار بسیار مهم است. آنها باید در عین حفظ یکپارچگی ساختاری، در برابر شرایط سخت مقاومت کنند.
استحکام، مقاومت در برابر خوردگی و قابلیت ماشینکاری این مواد نیازمند ارزیابی دقیق است.
رایج‌ترین انتخاب برای جنس، همانطور که انتظار می‌رود، فولاد است:
- فولاد کربنی: مقرون به صرفه، تحمل فشارهای داخلی و خارجی بالا.
- فولاد ضد زنگ : مقاومت عالی در برابر خوردگی، مناسب برای محیط‌های خشن.
آلیاژهای نیکل نیز اغلب مورد استفاده قرار می‌گیرند، زیرا در شرایط سخت می‌درخشند و موارد زیر را ارائه می‌دهند:
- مقاومت استثنایی در برابر حرارت و خوردگی.
- مقاومت در برابر دمای شدید و مواد شیمیایی تهاجمی.
هستلوی یکی از محبوب‌ترین مواد پایه نیکل مورد استفاده در مخازن تحت فشار است. این آلیاژ تطبیق‌پذیری بیشتری را برای محیط‌های صنعتی متنوع ارائه می‌دهد.
طبیعتاً، آلومینیوم و تیتانیوم نیز با توجه به ویژگی‌های ضروری‌شان، در این دسته قرار می‌گیرند.
- آلومینیوم: سبک، مقاوم در برابر خوردگی، اما در مقایسه با فولاد، توانایی تحمل فشار کمتری دارد.
- تیتانیوم: اگرچه گران است، اما از استحکام و مقاومت قابل توجهی در برابر خوردگی برخوردار است و آن را برای کاربردهای تخصصی مناسب می‌کند.
چه تکنیک‌های بازرسی برای اطمینان از ایمنی مخازن تحت فشار استفاده می‌شود؟
برای تضمین حداکثر ایمنی مخازن تحت فشار، بازرسان مجاز از انواع تکنیک‌های پیشرفته بازرسی استفاده می‌کنند.
- آزمایش اولتراسونیک اغلب برای تشخیص عیوب سطحی و زیرسطحی استفاده می‌شود. این روش به امواج صوتی با فرکانس بالا متکی است. هرگونه عیوبی، امواج منعکس شده را مختل می‌کند و نواحی نگران‌کننده را آشکار می‌سازد.
- آزمایش رادیوگرافی از اشعه ایکس یا اشعه گاما برای ایجاد تصاویر دقیق از فضای داخلی کشتی استفاده می‌کند. این تکنیک برای شناسایی ناپیوستگی‌ها و تفاوت‌های چگالی عالی است، اما نیاز به آموزش تخصصی دارد و می‌تواند پرهزینه باشد.
- آزمایش ذرات مغناطیسی ، روش شما برای تشخیص عیوب سطحی در مواد فرومغناطیسی است. با اعمال جریان مغناطیسی، بازرسان می‌توانند ناهنجاری‌ها را از طریق نشت شار مغناطیسی که با ذرات فرومغناطیس قابل مشاهده است، تشخیص دهند.
- آزمایش مایع نافذ یکی دیگر از روش‌های حیاتی است. در این مورد، بازرسان مایعی را روی درزها یا صفحات جوش داده شده می‌مالند. پس از ته‌نشین شدن مایع، مایع اضافی پاک می‌شود و یک ماده آشکارساز اعمال می‌شود که هرگونه ترک را قابل مشاهده می‌کند.
کاربردهای رایج مخازن تحت فشار
مخازن تحت فشار در صنایع مختلفی کاربرد دارند. کاربردهای رایج عبارتند از:
- مخازن شیمیایی : برای ذخیره و پردازش مواد شیمیایی ضروری هستند، از واکنش‌های خطرناک جلوگیری کرده و خلوص را حفظ می‌کنند.
- مخازن فرآیند : این مخازن که جزئی جدایی‌ناپذیر از تولید هستند، به ترکیب، گرم کردن یا تحت فشار قرار دادن مواد برای تولید کمک می‌کنند.
- مخازن غذا و نوشیدنی : در صنعت غذا و نوشیدنی، این مخازن کیفیت و ایمنی مواد مصرفی را در طول فرآوری و ذخیره‌سازی تضمین می‌کنند.

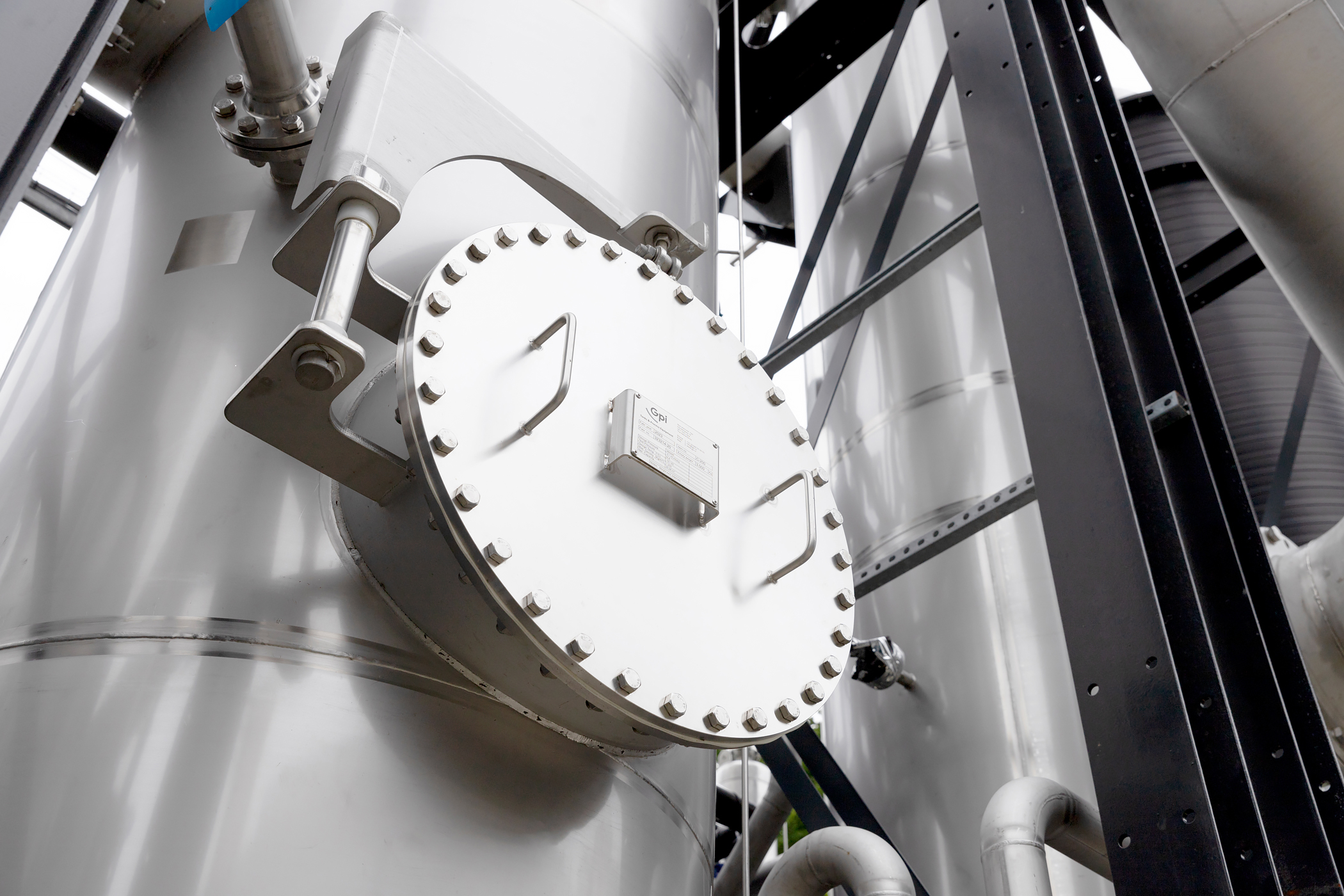

مخازن تحت فشار
مخازن تحت فشار کروی در مقابل استوانه‌ای
مخازن تحت فشار کروی، قهرمانان مهار فشار بالا هستند. طراحی آنها تضمین می‌کند که فشار به طور یکنواخت توزیع می‌شود و ضعف ساختاری را از بین می‌برد. این امر آنها را به طور استثنایی مقاوم می‌کند.
سطح کوچکتر آنها به معنای انتقال حرارت کمتر است و از منابع کمتری نسبت به مخازن استوانه‌ای استفاده می‌کنند و همین امر باعث می‌شود که از نظر فضا کارآمد باشند.
با این حال، پیچیدگی و هزینه ساخت مخازن کروی به اندازه کافی قابل توجه است که می‌تواند یک عامل مهم باشد.
از سوی دیگر، مخازن تحت فشار استوانه‌ای به دلیل تطبیق‌پذیری‌شان، بخش عمده‌ای از صنعت هستند. پوسته استوانه‌ای، که با سرهایی که می‌توانند صاف یا گرد باشند، تکمیل می‌شود، به کاهش نقاط ضعف ساختاری کمک می‌کند.
اگرچه برای تحمل فشار مشابه مخازن کروی به دیواره‌های ضخیم‌تری نیاز دارند، اما تولید آنها عموماً مقرون‌به‌صرفه‌تر است. این مقرون‌به‌صرفه بودن، علیرغم مشخصات تا حدودی پایین‌تر، جذابیت آنها را در طیف وسیعی از کاربردها افزایش می‌دهد.
انواع مخازن تحت فشار بر اساس هندسه آنها
مخازن تحت فشار کروی
مخازن تحت فشار کروی برای نگهداری مایعات تحت فشار زیاد مناسب هستند. آنها محکم هستند و به راحتی نمی‌شکنند، اما ساخت آنها سخت و پرهزینه است. فشار به طور مساوی روی کره پخش می‌شود، بنابراین هیچ نقطه ضعفی وجود ندارد. کره‌ها همچنین به اندازه سایر اشکال فضای زیادی را اشغال نمی‌کنند. اگر اندازه مخازن کروی یکسان باشد، مواد کمتری نسبت به مخازن استوانه‌ای مصرف می‌کنند. مخازن کروی همچنین به دلیل مساحت سطح کوچکتر، احتمال انتقال حرارت کمتری نسبت به سایر اشکال دارند.
مخازن تحت فشار استوانه‌ای
مخازن تحت فشار استوانه‌ای دارای یک پوسته استوانه‌ای و یک یا چند سرپوش هستند. پوسته استوانه‌ای بدنه اصلی مخزن تحت فشار است. سرپوش‌ها مانند درپوش‌های انتهایی هستند که محتویات مخزن را می‌پوشانند و ممکن است دارای پروفیل مسطح‌تر یا گردتر باشند. این امر ضعف مخزن استوانه‌ای را کاهش می‌دهد.
مخازن تحت فشار استوانه‌ای به دلیل کاربردهای فراوانشان، از محبوب‌ترین انواع مخازن تحت فشار هستند. تولید آنها نسبت به مخازن کروی ارزان‌تر است، اما به اندازه آنها بادوام نیست. بنابراین، مخازن تحت فشار استوانه‌ای برای تحمل فشار برابر با مخازن کروی، به دیواره‌های ضخیم‌تری نیاز دارند.
معیارهای انتخاب مواد برای مخازن تحت فشار چیست؟
می‌تواند الزامات استحکام را برآورده کند – موادی که برای ساخت مخزن تحت فشار استفاده می‌شوند باید به اندازه کافی محکم باشند تا در طول عمر مفید خود دوام بیاورند. این شامل تحمل فشارهای داخلی و خارجی خاص و تنش‌های ساختاری می‌شود.
مقاومت در برابر خوردگی – این برای مخازن تحت فشار ضروری است زیرا آنها باید در شرایط چالش برانگیز به خوبی کار کنند.
بازگشت سرمایه – طول عمر یک مخزن تحت فشار باید شامل مواد، ساخت و هزینه‌های نگهداری باشد.
سهولت ساخت و نگهداری – ورق‌های فلزی باید قابل ماشینکاری و جوشکاری باشند تا هندسه مخازن تحت فشار را تشکیل دهند. نصب قطعات داخلی مخزن به این روش آسان‌تر خواهد بود.
در دسترس بودن – اندازه‌های مواد مورد نیاز برای ساخت مخازن تحت فشار باید به راحتی در نزدیکی سازنده یافت شود.
مواد رایج مورد استفاده برای مخازن تحت فشار چیست؟
محبوب‌ترین مواد مورد استفاده برای ساخت مخازن تحت فشار عبارتند از:
فولاد کربنی
فولاد ضد زنگ
هاستلوی
آلیاژهای نیکل
آلومینیوم
تیتانیوم
